Ligação do falante, Tweeter, Corneta

Mensagempor Alliance Sonorização » Qua, 01 Out 2008 9:17 pm

Bom Galera...

Mandei fazer 1 caixa de som para retorno, saiu muito bem feita e bem pintada.
Comprei 1 falante de 12", 1 tweeter, 1 corneta e mandei o cara já deixar instalada e tudo mais.

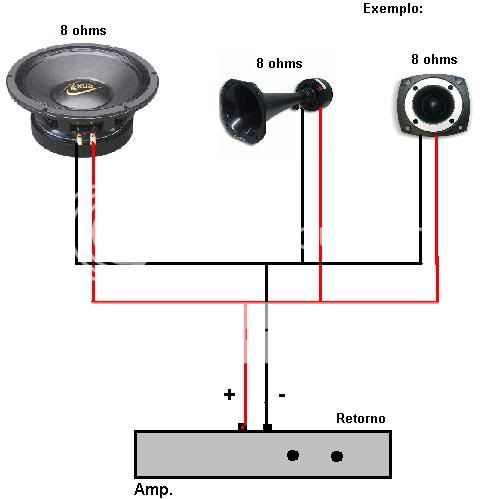

Ele fez a seguinte ligação. Veja:
Imagem

Essa ligação esta certa?!

Brigado pela atenção!
Alliance Sonorização


Mensagempor gabriel_equalize » Qua, 01 Out 2008 9:19 pm

Não há nenhum componente eletrônico no meio desses fios?
Apenas os fios ligados diretamente?
Avatar do usuário
gabriel_equalize

Mensagens: 5562
Registrado em: Seg, 14 Abr 2008 12:44 pm
Localização: Brasília - DF

Mensagempor Alliance Sonorização » Qua, 01 Out 2008 9:27 pm

Bom...

Não tem não, achei estranho não ter capasitores, e ele é um grande profissional em sonorização, pra esquecer assim!?

Ajuda awe, o que precisa?!
Alliance Sonorização


Mensagempor R. Leal » Qua, 01 Out 2008 9:36 pm

Alliance Sonorização escreveu:Bom...

Não tem não, achei estranho não ter capasitores, e ele é um grande profissional em sonorização, pra esquecer assim!?

Ajuda awe, o que precisa?!


Grande profissional esquecer de colocar um divisor de frequencia numa caixa...sei nao viu, converse com ele sobre isso e insista em instalar o divisor pois ate mesmo os projetos mais simples porem bem elaborados e feitos por profissionais competentes tem divisor de frequencia.
Avatar do usuário
R. Leal

Mensagens: 7273
Registrado em: Seg, 22 Out 2007 10:55 pm
Localização: Framingham-Massachusetts

Mensagempor Leonardo Go » Qua, 01 Out 2008 10:48 pm

Alliance Sonorização

Diz ai, onde vc vai usar essa cx..
vai ser ativa ou passiva..?
qual a freq. do falante..?
se for passiva tem que usar um divisor para fazer as ligações
se ativa tem que mudar a ligação e usar um crossover

do jeito que está o resultado não vai ser bom não.. em falar que a impedancia final é de 4 ohms
Leonardo

Pesquise primeiro, antes de perguntar.. Faça BUSCA.. Lembre-se, que a vários Tópicos que podem responder e resolver suas duvidas..
Avatar do usuário
Leonardo Go

Mensagens: 997
Registrado em: Sex, 30 Mai 2008 11:10 pm
Localização: Ivaiporã/PR

Mensagempor isinho » Qua, 01 Out 2008 11:08 pm

Impedância de 4 ohms???

Acho que não...

:?:
Imagem
Igreja Adventista do Sétimo Dia

-- Não tiro dúvidas por MP!!!!!! --
Avatar do usuário
isinho

Mensagens: 5765
Registrado em: Sex, 21 Dez 2007 9:00 pm
Localização: Tatuí - SP

Mensagempor Leonardo Go » Qua, 01 Out 2008 11:19 pm

Isinho..

qual seria então..? o tweeter não conta..
Leonardo

Pesquise primeiro, antes de perguntar.. Faça BUSCA.. Lembre-se, que a vários Tópicos que podem responder e resolver suas duvidas..
Avatar do usuário
Leonardo Go

Mensagens: 997
Registrado em: Sex, 30 Mai 2008 11:10 pm
Localização: Ivaiporã/PR

Mensagempor isinho » Qua, 01 Out 2008 11:22 pm

Nem a corneta conta, senão, as caixas só teriam impedância de 8 ohms se fosse um falante de 16 ohms e uma "corneta" de 16 também...

Que eu saiba, no resultado geral, essa impedância é desprezível.

Lembrando que há uma grande chance de eu estar enganado...
Imagem
Igreja Adventista do Sétimo Dia

-- Não tiro dúvidas por MP!!!!!! --
Avatar do usuário
isinho

Mensagens: 5765
Registrado em: Sex, 21 Dez 2007 9:00 pm
Localização: Tatuí - SP

Mensagempor Leonardo Go » Qua, 01 Out 2008 11:26 pm

Bom.. logo o mestre vem ai e dá o resultado final.. vou esperar pra ver..
[]..
Leonardo

Pesquise primeiro, antes de perguntar.. Faça BUSCA.. Lembre-se, que a vários Tópicos que podem responder e resolver suas duvidas..
Avatar do usuário
Leonardo Go

Mensagens: 997
Registrado em: Sex, 30 Mai 2008 11:10 pm
Localização: Ivaiporã/PR

Mensagempor Alliance Sonorização » Qui, 02 Out 2008 8:37 am

Pessoal é o seguinte...

É uma caixa de retorno passiva..
Onde à um falante de 8 ohms:150W rms, Tweeter 8 ohms:100W rsm e uma corneta 8 ohms:50W rms.

Quando abrir a caixa de som ela estava ligada tudo diretamente sem nenhum divisor de frequência, sem nada!

Awe veio a duvida o porque ele não instalou nenhum componente eletronico, estranhei, porque ele tem uma mega estrutura aqui em minha cidade e esquecer assim?!

Não consegui entrar em contato ainda com ele para perguntar da ligação!

Obrigado!
Alliance Sonorização


Mensagempor isinho » Qui, 02 Out 2008 8:40 am

Na minha opinião, se está com uma corneta (drive de titânio?) não precisaria do tweeter. Mas essa de não ter divisor de frequência nem atenuador complicabastante.

Outra coisa, achei meio desbalanceado um falante de 150 watts pra uma corneta de 50 + um tweeter de 100....
Imagem
Igreja Adventista do Sétimo Dia

-- Não tiro dúvidas por MP!!!!!! --
Avatar do usuário
isinho

Mensagens: 5765
Registrado em: Sex, 21 Dez 2007 9:00 pm
Localização: Tatuí - SP

Mensagempor Leonardo Go » Qui, 02 Out 2008 8:51 am

isinho, vendo melhor, acho que é um drive mesmo (medio), mas ele ainda não falou se é ou não (titaniun), se for o isinho tem razão, agora se for 3 vias que é o que parece a proporção falante e drive esta meio fora e se for titanium até serve, mas o tweeter vai cair fora.. o falante é p/ graves..??
se for falante, drive e tweeter todos da eros, entra no site e veja qual o divisor para vc usar http://www.eros.com.br/polegadas.php?co ... 0de%20Freq üência
Leonardo

Pesquise primeiro, antes de perguntar.. Faça BUSCA.. Lembre-se, que a vários Tópicos que podem responder e resolver suas duvidas..
Avatar do usuário
Leonardo Go

Mensagens: 997
Registrado em: Sex, 30 Mai 2008 11:10 pm
Localização: Ivaiporã/PR

Mensagempor Alliance Sonorização » Qui, 02 Out 2008 8:53 am

Não o drive não é de titânio..

Bom...
Então o certo será colocar um divisor de frequência de 3 vias?!
Se for isso eu comprarei e instalarei..

Qual seria o modelo do divisor?!

Bom dia!
Alliance Sonorização


Mensagempor isinho » Qui, 02 Out 2008 8:55 am

Teria como passar as especificações de cada um dos componentes???

Dependendo de como for, tem componente quepode cair fora....
Imagem
Igreja Adventista do Sétimo Dia

-- Não tiro dúvidas por MP!!!!!! --
Avatar do usuário
isinho

Mensagens: 5765
Registrado em: Sex, 21 Dez 2007 9:00 pm
Localização: Tatuí - SP

Mensagempor bersan » Qui, 02 Out 2008 9:02 am

Olá Alliance,

uma pena que você já montou a caixa. Antes, deveria ter lido isso aqui:

http://www.somaovivo.mus.br/artigos.php?id=94

http://www.somaovivo.mus.br/artigos.php?id=95

http://www.somaovivo.mus.br/artigos.php?id=96

http://www.somaovivo.mus.br/artigos.php?id=97

Todas as informações pertinentes ao assunto estão nesses artigos.

Mas como é para retorno, um uso mais "simples", menos mal. Mas você precisa de um divisor de frequências sim.

Mande e-mail para a Nenis, www.nenis.com.br , com as especificações dos falantes (marca/modelo) e pergunte qual o modelo mais adequado, e com que atenuação deve ser instalado. E também pergunte onde comprar/encomendar.

Um abraço,

Fernando
